BHR-4型電阻應變式荷重傳感器
- 產品分類：稱重測力傳感器
- 全國咨詢熱線：
- 13907318074
分享到：
概述
BHR-4型電阻應變式荷重傳感器采用園筒式結構，可與各類型二次儀表和電子秤配套使用，作各種稱重測試之用。
主要技術指標
非線性誤差 ≤±0.5℅F.S
滯后誤差 ≤±0.5℅F.S
重復性誤差 ≤±0.25℅F.S
輸出靈敏度 1～1.5mV／V
溫度零點影響 0.04℅F.S／℃
輸出阻抗及橋壓 700Ω／10VDC
絕緣電阻 ≥2000ΜΩ
過載能力 120℅F.S
工作環(huán)境溫度 －10℃～＋55℃
系列規(guī)格 200～7000(Kg) 10～30(t) 50～100(t)
變送輸出 0～5VDC 0～10VDC 1～5VDC 0～10mA 0～20mA 4～20mA
BHR-4型電阻應變式荷重傳感器采用園筒式結構，可與各類型二次儀表和電子秤配套使用，作各種稱重測試之用。
主要技術指標
非線性誤差 ≤±0.5℅F.S
滯后誤差 ≤±0.5℅F.S
重復性誤差 ≤±0.25℅F.S
輸出靈敏度 1～1.5mV／V
溫度零點影響 0.04℅F.S／℃
輸出阻抗及橋壓 700Ω／10VDC
絕緣電阻 ≥2000ΜΩ
過載能力 120℅F.S
工作環(huán)境溫度 －10℃～＋55℃
系列規(guī)格 200～7000(Kg) 10～30(t) 50～100(t)
變送輸出 0～5VDC 0～10VDC 1～5VDC 0～10mA 0～20mA 4～20mA

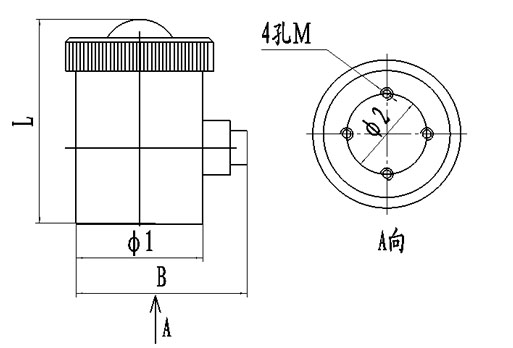

| 測量范圍 | 外形尺寸及安裝尺寸(mm) | ||||
| ㎏ | Φ1 | L | B | Φ2 | Μ |
| 200～7000 | 60 | 88 | 75 | 38 | M6 |
| 10000～30000 | 90 | 130 | 105 | 56 | M8 |
| 50000～100000 | 125 | 178 | 140 | 90 | M10 |
