ZQ—Y4型電阻應變式高壓傳感器
- 產品分類:壓力傳感器
- 全國咨詢熱線:
- 13907318074
分享到:
概述
ZQ-Y/4型電阻應變式高壓傳感器,采用整體式結構,具有較高的強度,穩定性好、輸出信號大、精度高,性能穩定等特點??捎糜诟飨到y(tǒng)中作靜、動態高壓測量及計算機測控系統。
特點
高精度、高穩定性、高可靠性
輸出信號大、動態性能好
結構簡單、環境適應性強
安裝方便、隔離防爆(可選)
主要技術指標
非線性誤差 ≤±0.1%F.S ≤±0.3%F.S
滯后誤差 ≤±0.1%F.S ≤±0.3%F.S
重復性誤差 ≤±0.05%F.S ≤±0.15%F.S
零度溫度系數 ±0.05%F.S /℃
輸出靈敏度 1~2mV/V
輸出阻抗及橋壓 350Ω/10VDC
絕緣電阻 ≥2000MΩ
工作環境溫度 -25℃~+55℃
過載壓力 120%F.S
系列規格 70、80、120、150、200、
250(Mpa)
結構特性
彈性體材料 優質合金結構鋼
接頭材料 1Cr18Ni9Ti
外殼材料 1Cr18Ni9Ti
連接螺紋 M20×1.5根據用戶要求定做不同規格連接螺紋。
引線方式 電纜線(標準長度1m) 航空插頭座X12KZ5P、X12J5A

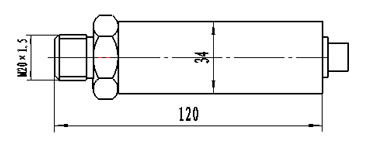

外形尺寸圖
