ZQ-Y6型電阻應變式壓力變送器
- 產品分類：壓力傳感器
- 全國咨詢熱線：
- 13907318074
分享到：
概述
ZQ—Y/6型電阻應變式壓力變送器引進美國芯片電路設計技術，采用不銹鋼全密封結構，具有良好絕緣性能和優異的介質兼容性，適用于工業較的腐蝕介質中。其穩定姓優入同類型壓力變送器，精度高等優點，廣泛用于石油、化工、冶金、電力、航空、航天等國民經濟領域的壓力、液位測量和自化控制。
特點
0~0.6MPa至0~060MPa
多種量程選擇、用戶調試方便
反向極性保護及限流保護
防雷擊、防射頻干擾
體積小、外形美觀、性價比高
高精度、高穩定性、可靠性高
主要技術指標
精度 ±0.1%F.S ±0.25%F.S ±0.5%F.S
輸出信號 4~20mADC(二線制)，0~5VDC 0~10VDC 0~10mADC或0~20mADC（三線制）
工作電壓 12~36VDC 標準24VDC±5%
紋波小于1%
工作溫度 -25℃~+85℃
過載壓力 150%F.S
負載電阻 （4-20mA）：R=U-9/0.02-Ro
其中：U為電源電壓、Ro為電纜內詛（0-10mA）：R≤1KΩ （0-20mA）：R≤500KΩ( 0-5V)、（0-10V）、（1~5V）：R≥50KΩ
溫度補償 0-60℃范圍，溫補質值≤0.05%F.S/℃
長期穩定性 0.1%F.S /年
結構特性
接頭材料 1Cr18Ni9Ti
外殼材料 1Cr18Ni9Ti
連接螺紋 M20×1.5外螺紋、M18×1.5、 M12×1外螺紋或用戶自選
引線方式 電纜線（標準長度1m）或航空插頭 X12K5P、X12J5A
應用
工業過程風壓及氣壓測量
液壓、壓鑄、中央空調系統
煙塵治理及環境保護
醫療器械、檢漏設備
液壓、氣壓自動化測量控制系統

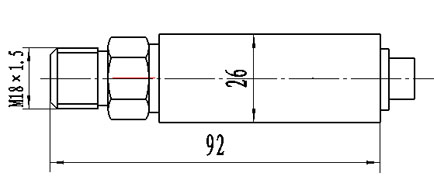

外形尺寸圖
